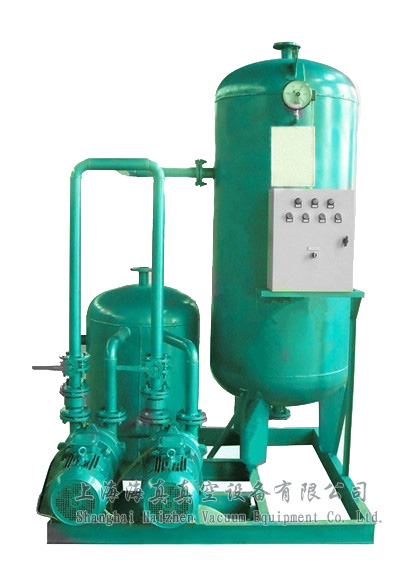

井點真空降水系統 |
1.結構及特點： 井點真空降水系統和能有效地在工程開挖基坑時降低地下水位，防止邊坡塌方，保持泥土干燥狀態，避免水滲坑內，保證施工的正常進行，它被廣泛用于建筑等行業的井點降水工程中。 2.工作原理： 安插在地下的集水管與真空罐入水口相結，當真空泵開啟，真空罐內達到額定的真空度時，集水管內的存水經進水過濾器被吸入真空罐內，當達到一定液位時，水泵開啟，罐體的存水經調壓器排出，從而實現真空抽水的過程。 水環泵工作液的循環過程是：在氣水分離器內添加清水至溢流口，在水環真空泵開動前，打開工作液進口閥門，氣水分離的清水經過濾器進入水環真空泵內工作。水環泵的排氣口與氣水分離器進口相連。氣水混合氣體在擴散作用下，水被留在氣水分離器內參加水環泵工作循環，氣體被排到大氣中。 特點： 3.設備輕巧： 結構緊湊，體積小，狹窄工地也能進入，還可以落深，有利于基坑開挖。性能良好：真空度高，抽水量大，抽吸深度可達9.5米，可使開挖深度相應有所增加。運行可靠：該機組沒有機械磨擦部件，不易發生故障。真空泵采用高性能機械密封，無需經常更換密封部件。 4.使用要求： 現場使用必須地基牢固，放置平穩。水箱內不能進入垃圾。野外使用應放在棚內，以防水溫升高或結冰 使用時整個井點降水系統是在真空狀態下進行的，應密封良好，否則將很大地降低效率。 使用時先關閉機組進水閥門，水箱內放滿水，啟動離心泵，運轉應平穩，工作水壓符合要求。根據達到 的極限真空度及當時大氣壓和工作水溫可判斷運轉是否正常。然后全開閥門投入系統運行。 井點降水系統中機組和井管的布置是根據基坑的大小、深度，土質，地下水位高低、流向及降水深度而定。使用初，真空度低排水量大，其大小同吸水深度有關，然后，排水量減小真空度提高，地下水位降 低。 系統的工作真空度在一般情況下可以反映降水過程中在井點處的水位，即離機組進水口的垂直距離。如真空度為450mmHg，距離約6m。 機組能長期連續運行。停機前先關閉閥門。長期停機應放盡水。定期清洗水箱。離心泵的使用保養應按要求。 井點用高壓水檢沖制后，灌入黃沙，是濾水管埋于沙中，井點管長按降水要求選擇。濾水管如需再次使用，如過濾管損壞應換新，規格相同。 井點真空降水系統是液抽液的真空動力設備，亦可用于混合、吸收、輸送等滿足它運行工況的各種場合。
|
