特點及用途

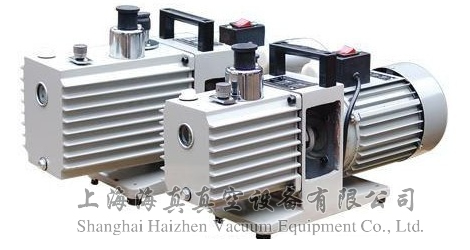

2XZ是雙級高速直聯結構旋片真空泵，體積小，重量輕，噪音低，啟動方便，屬較精密的設備。泵本身帶有氣鎮閥裝置，防止泵油混水，延長泵油使用時間，防返油，防漏油，保護環境清潔，主要工作部件浸在特制的真空泵油中運轉。因此，不適用于抽除含氧過高的、有毒、有爆炸性的、對真空泵油起化學反應或對黑色金屬有腐蝕的氣體，更不能作為壓縮機和輸送泵使用。該泵可單獨作為抽氣使用，也可作為增壓泵、擴散泵、分子泵等的前級泵，維持泵、鈦泵的預抽泵使用。
產品適用于制冷、電子燈泡行業、印刷、制藥、食品包裝、醫療、儀器、化工、半導體、電真空、氣體分析、理化實驗等。
主要技術參數
|
型 號 |
抽 氣 速 率 |
極限真空(MPa) |
極限壓力≤(Pa) |
轉 速（r/min） |
電機功率(kw) |
用油量（L） |
吸氣外徑（mm） |
重 量（kg） |
|
(m3/min) |
(L/S) |
|
2XZ-0.5 |
0.03 |
0.5 |
-0.1 |
6.0×10-2 |
1440 |
0.18 |
0.42 |
大Φ20
小Φ8 |
18 |
|
2XZ-1 |
0.06 |
1 |
-0.1 |
6.0×10-2 |
1440 |
0.25 |
0.4 |
大Φ20
小Φ8 |
19 |
|
2XZ-2 |
0.12 |
2 |
-0.1 |
6.0×10-2 |
1440 |
0.37 |
0.48 |
大Φ30
小Φ10 |
27 |
|
2XZ-4 |
0.24 |
4 |
-0.1 |
6.0×10-2 |
1440 |
0.55 |
0.55 |
大Φ30
小Φ10 |
30 |
|
2XZ-8C |
0.48 |
8 |
-0.1 |
6.0×10-2 |
1440 |
1.1 |
0.7 |
KF40 |
55 |
|
2XZ-15C |
0.90 |
15 |
-0.1 |
6.0×10-2 |
1440 |
1.5 |
1.4 |
KF40 |
80 |
|
2XZ-25C |
1.50 |
25 |
-0.1 |
6.0×10-2 |
1440 |
3 |
1.9 |
KF50 |
94 |

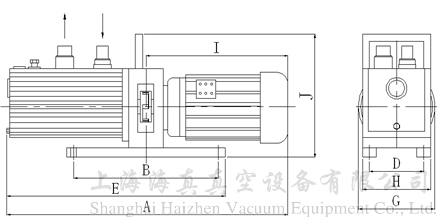

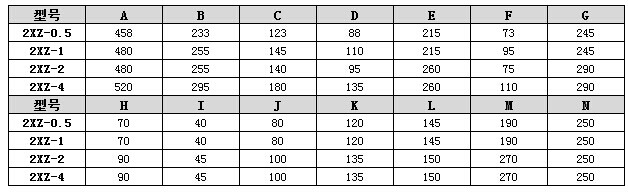

2XZ外型尺寸

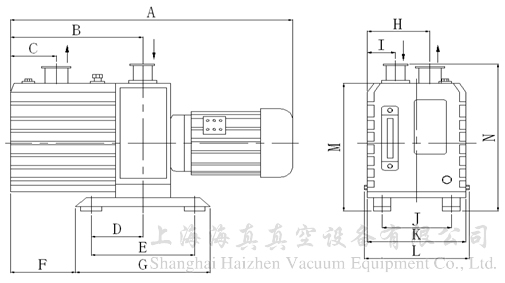

2XZ-C外型尺寸
|
型 號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
M |
N |
|
2XZ-8C |
616 |
178 |
290 |
192.5 |
385 |
65 |
445 |
80 |
80 |
165 |
238 |
248 |
316 |
365 |
|
2XZ-15C |
696 |
198 |
348 |
192.5 |
385 |
120 |
445 |
80 |
80 |
165 |
238 |
248 |
316 |
365 |
|
2XZ-25C |
786 |
390 |
390 |
255 |
400 |
140 |
450 |
90 |
135 |
212 |
270 |
276 |
400 |
465 |
特性曲線
