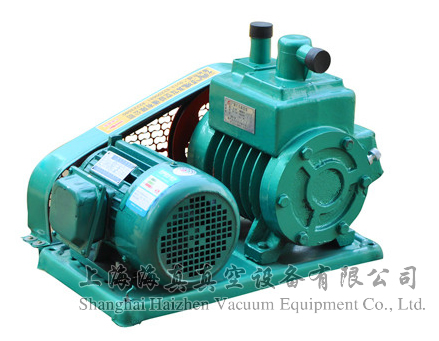

特點及用途
2X型泵是用來對密封容器抽除氣體獲得真空的基本設備之一。可單獨使用，也可作為增壓泵、擴散泵、分子泵等的前級泵。可用于真空冶煉、真空焊接，真空浸漬、鍍膜、真空干燥以及化工制藥，電真空器件等工業的真空作業。
注意事項：
a、泵可在環境溫度5～40℃范圍內和進口壓強小于1330Pa的條件下，允許長期連續工作。
b、泵不適用于抽除含氧過高、有毒的、有爆炸性的，對金屬有腐蝕作用的、對泵油起化學反應的，以及含有顆粒塵埃的氣體，也不適用于把氣體從一個容器輸送到另一容器，作輸送泵用。
c、泵在大氣壓到6000Pa的進口壓力下的連續工作時間不超過3分鐘，以免噴油或潤滑不良引起泵損壞。
主要技術參數
|
型 號 |
2X-4A |
2X-8B |
2X-8A |
2X-15A |
2X-3OA |
2X-70A |
|
抽氣速率 |
L/S |
4 |
8 |
15 |
30 |
70 |
|
m3/min |
0.24 |
0.48 |
0.9 |
1.8 |
4.2 |
|
極限壓力(≤Pa) |
≤6×10-2 |
|
電機功率 |
0.55 |
1.1 |
2.2 |
3 |
5.5 |
|
溫升(℃) |
≤40 |
|
進氣口徑 |
25 |
40 |
36 |
36 |
65 |
80 |
|
泵轉速 |
500 |
590 |
320 |
320 |
450 |
420 |
|
用油量(L) |
1.0 |
2.0 |
2.8 |
3.0 |
4.2 |
|
噪音dB(A) |
≤68 |
≤70 |
≤75 |
≤78(～70) |
≤80(～75) |
|
外形尺寸 |
55×34×41 |
55×43×44 |
79×43×54 |
79×53×54 |
78×50×56 |
91×65×70 |
|
適用電磁閥型號 |
DDC-JQ25 |
DDC-JQ40 |
DDC-JQ65 |
DDC-JQ80 |
|
重量(Kg) |
55 |
68 |
156 |
205 |
220 |
400 |
|
冷卻方式 |
自 然 冷 卻 |
水 冷 |
|
冷卻水量:（L/min） |
——— |
＞1 |
＞2 |

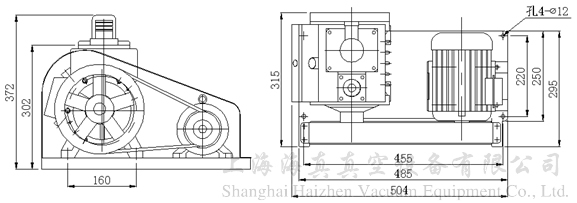

2X-4A外型尺寸

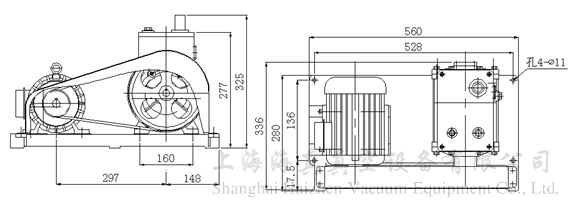

2X-8B外型尺寸

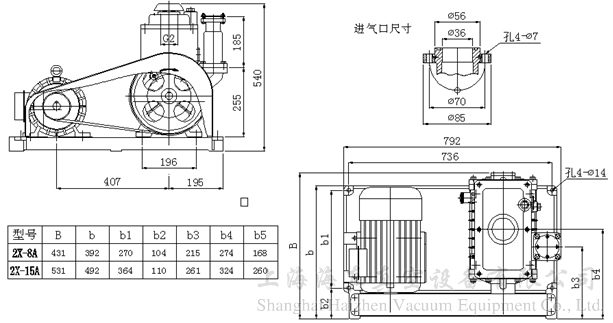

2X-8A/15A外型尺寸

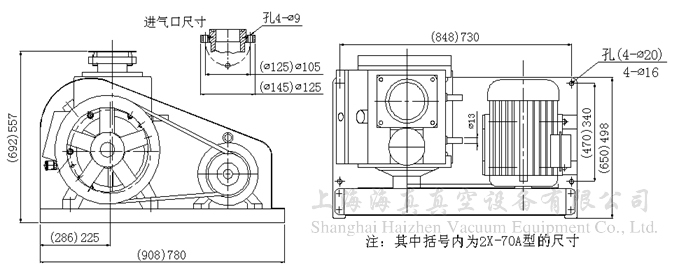

2X-30A/70A外型尺寸

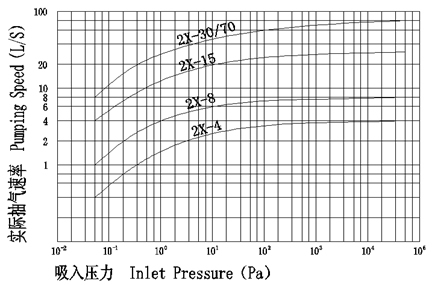

特性曲線
