特點及用途

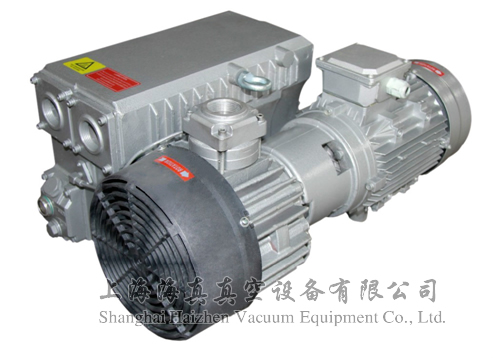

XD系列真空泵為單級旋片式機械真空泵，結構簡單，操作容易，維護方便，是一種使用范圍廣泛的獲得真空的基本設備。它的工作原理與一般容積泵相同，是由一個與傳動軸同心安裝而在泵體內處于偏心位置的轉子組成，轉子上有三個徑向滑動的葉片，將泵腔分隔成三個工作室，被抽氣體自吸氣口進入，通過打開的逆止閥與過濾網進入泵室，當轉子旋轉時，完成吸氣的工作室自行與進氣口隔離并將氣體壓縮和通過泵室與排氣箱之間的通路將氣體排出。旋轉一周，重復三次操作。
XD型真空泵是一種結構較為完善的真空泵，它可以在任何入口壓強下工作。它較之一般旋片式真空泵具有更廣泛的使用范圍，適用于各類食品的真空包裝，橡膠和塑料工業的真空成型，印刷工業的紙張輸送，各類鑄件的真空浸漬防漏，真空雕塑機的吸附，真空夾具、真空干燥、真空過濾、真空動力試驗以及醫院手術室的真空吸引，在本型泵所能達的真空范圍內的真空處理。
主要技術參數
|
型 號 |
抽 氣 速 率 |
極限壓力≤(Pa) |
功率(kw) |
轉速
（r/min） |
用油量
（L） |
吸氣口徑（in） |
重量（Kg） |
|
(m3/h) |
（L/S） |
|
XD-020 |
20 |
5.6 |
200 |
0.75 |
2900 |
0.5 |
1/2 |
19 |
|
XD-040 |
40 |
11.1 |
200 |
1.5 |
1450 |
1.5 |
11/4 |
45 |
|
XD-063 |
63 |
17.5 |
200 |
2.2 |
1450 |
2 |
11/4 |
62 |
|
XD-100 |
100 |
27.8 |
200 |
3 |
1450 |
2.5 |
11/4 |
75 |
|
XD-160 |
160 |
44.4 |
200 |
4 |
1450 |
5 |
2 |
145 |
|
XD-250 |
250 |
69.4 |
200 |
7.5 |
1450 |
5 |
2 |
200 |

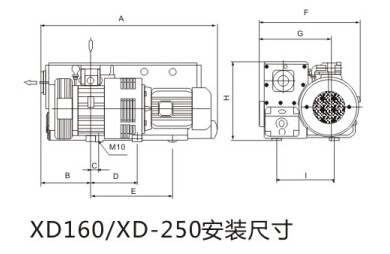

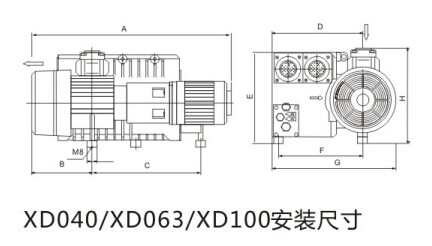

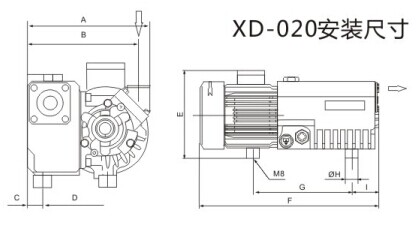

外型尺寸
|
型號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
|
XD-020 |
232 |
213 |
26 |
130 |
200 |
473 |
210 |
30 |
117 |
|
XD-040 |
650 |
150 |
337 |
195 |
270 |
225 |
300 |
280 |
-- |
|
XD-063 |
650 |
150 |
325 |
295 |
285 |
273 |
430 |
295 |
-- |
|
XD-100 |
720 |
180 |
350 |
295 |
285 |
273 |
430 |
295 |
-- |
|
XD-160 |
855 |
225 |
35 |
240 |
420 |
495 |
345 |
435 |
310 |
|
XD-250 |
1010 |
260 |
40 |
300 |
390 |
560 |
385 |
440 |
355 |

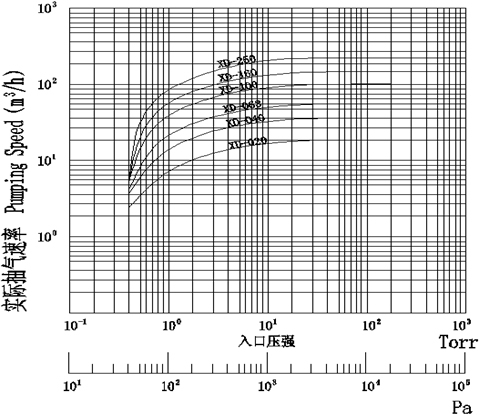

特性曲線
