使用范圍

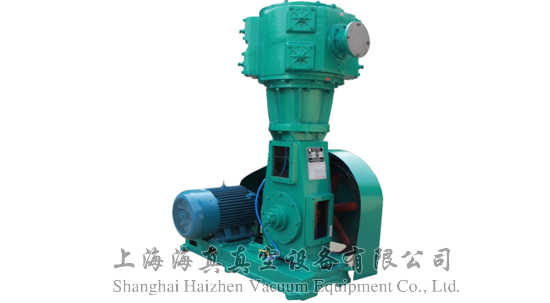

WLW型無油（耐腐蝕）立式往復真空泵是W型臥式真空泵的更新換代產品，是獲得粗真空的主要設備。由于采用全密封裝置，實現了曲軸箱和汽缸的完全隔離；加上活塞環使用了自潤滑材料，便實現了先進的無油潤滑。由于無污水排放，所以該型真空泵特別適用于化工、醫藥和食品等行業的真空蒸餾、真空蒸發、真空干燥、真空濃縮、真空浸漬等工藝過程中。
主要特點
(1)功率消耗小，節能效果顯著；
(2)占地面積小，工作噪音低：
(3)氣缸采用強制水冷，冷卻效果好；
(4)采用先進的密封結構，杜絕了向外濺油等現象的產生；
(5)由于各運動部件結構合理，受力均勻，所以使用壽命長；
(6)如氣缸采用特殊處理鍍層，可耐酸、堿、有機溶劑的腐蝕。
主要技術參數
|
型 號 |
WLW50 |
WLW70 |
WLW100 |
WLW150 |
WLW200 |
WLW300 |
WLW-400 |
WLW-600 |
|
抽氣速率
L/S（m3/min） |
50
(3) |
70
(4.2) |
100
(6) |
150
(9) |
200
(12) |
300
(18) |
400
(24) |
600
(36) |
|
極限壓力≤Pa (MPa) |
2000
(-0.0993) |
2000
(-0.0993) |
2000
(-0.0993) |
2000
(-0.0993) |
2000
(-0.0993) |
2000
(-0.0993) |
2000
(-0.0993) |
2000
(-0.0993) |
|
轉 速(rpm) |
270 |
380 |
350 |
310 |
310 |
250 |
330 |
240 |
|
電機 |
型 號 |
Y132M1-6 |
Y132M2-6 |
Y160M-6 |
Y160L-6 |
Y180L-6 |
Y200L2-6 |
Y225M-6 |
Y280S-6 |
|
功 率m（KW） |
4 |
5.5 |
7.5 |
11 |
15 |
22 |
30 |
45 |
|
吸氣口內徑（mm） |
Φ50 |
Φ50 |
Φ100 |
Φ125 |
Φ125 |
Φ160 |
Φ160 |
Φ250 |
|
排氣口內徑（mm） |
Φ50 |
Φ50 |
Φ100 |
Φ125 |
Φ125 |
Φ160 |
Φ160 |
Φ250 |
|
進水內徑（mm） |
Φ15 |
Φ15 |
Φ15 |
Φ15 |
Φ15 |
Φ15 |
Φ15 |
Φ15 |
|
出水內徑（mm） |
Φ15 |
Φ15 |
Φ15 |
Φ15 |
Φ15 |
Φ15 |
Φ15 |
Φ15 |
|
泵 溫 升(℃) |
≤40 |
≤40 |
≤40 |
≤40 |
≤40 |
≤40 |
≤40 |
≤40 |
|
噪 音dB(A) |
≤70 |
≤75 |
≤75 |
≤78 |
≤78 |
≤80 |
≤80 |
≤80 |
|
整機重量(Kg) |
500 |
520 |
600 |
900 |
1000 |
1500 |
1700 |
2500 |

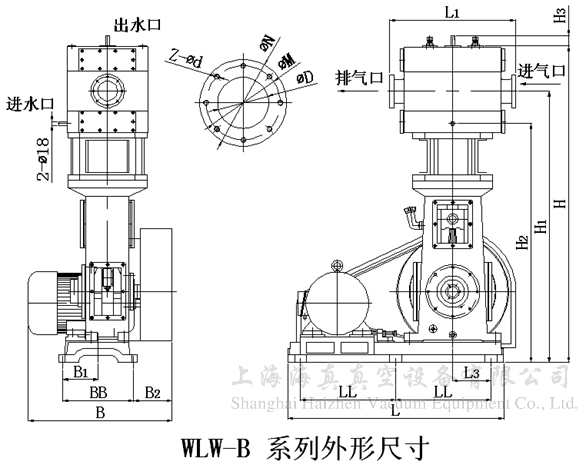

外型尺寸
|
型號
尺寸 |
WLW-50B
WLW-70B |
WLW-100B |
WLW-150B |
WLW-200B |
WLW-300B
WLW-400B |
WLW-600B |
|
H |
1235 |
1485 |
1617 |
1648 |
1984 |
2367 |
|
H1 |
1041 |
1278 |
1376 |
1398 |
1683 |
2006 |
|
H2 |
873 |
1095 |
1195 |
1155 |
1413 |
1687 |
|
H3 |
33 |
47 |
97 |
75 |
92 |
72 |
|
L |
970 |
1090 |
1280 |
1240 |
1500 |
1770 |
|
L1 |
571 |
651 |
695 |
810 |
805 |
1013 |
|
L3 |
157 |
195 |
255 |
255 |
310 |
305 |
|
LL |
400 |
485 |
560 |
560 |
660 |
800 |
|
B |
552 |
640 |
710 |
783 |
871 |
1045 |
|
B1 |
206 |
237 |
275 |
275 |
298 |
353 |
|
B2 |
128 |
155 |
190 |
190 |
215 |
220 |
|
BB |
340 |
360 |
450 |
450 |
500 |
610 |
|
ΦD |
Φ50 |
Φ100 |
Φ125 |
Φ125 |
Φ160 |
Φ250 |
|
ΦM |
Φ90 |
Φ145 |
Φ175 |
Φ175 |
Φ200 |
Φ310 |
|
ΦN |
Φ110 |
Φ165 |
Φ200 |
Φ200 |
Φ230 |
Φ335 |
|
Φd |
9 |
9 |
11 |
11 |
12 |
12 |
|
Z |
4 |
8 |
8 |
8 |
8 |
8 |
特性曲線
水環式系列
