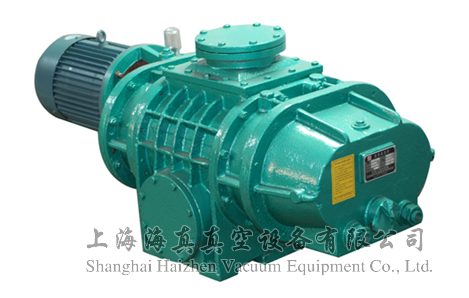

ZJ系列羅茨真空泵是一種旋轉式變?nèi)菡婵毡茫氂星凹壉门浜戏娇墒褂茫谳^寬的壓力范圍內有較大的抽速,對被抽除氣體中含有灰塵和水蒸汽不敏感，廣泛用于冶金、化工、食品、電子鍍膜等行業。
主要技術參數
|
型 號 |
ZJ-30 |
ZJ-70 |
ZJ-150A |
ZJ-300 |
ZJ-600 |
ZJ-1200A |
|
抽氣速率 |
L/S |
30 |
70 |
150 |
300 |
600 |
1200 |
|
m3/min |
1.8 |
4.2 |
9 |
18 |
36 |
72 |
|
極限壓力 (≤Pa) |
5×10-2 |
5×10-2 |
5×10-2 |
5×10-2 |
5×10-2 |
5×10-2 |
|
毫米汞柱mmHg |
3.75×10-4 |
3.75×10-4 |
3.75×10-4 |
3.75×10-4 |
3.75×10-4 |
3.75×10-4 |
|
轉速 |
2825 |
2840 |
2880 |
1440 |
2800 |
1450 |
|
功率 |
0.75 |
2.2 |
3 |
5.5 |
7.5 |
11 |
|
口徑 |
進 口 |
50 |
80 |
100 |
150 |
150 |
300 |
|
出 口 |
40 |
50 |
100 |
150 |
150 |
300 |
|
重量(Kg) |
76 |
96 |
200 |
505 |
520 |
1550 |
|
推薦配用前級泵型號 |
2X-4A |
2X-8A |
2X-15 |
2X-30A |
2X-70A |
2X-70A二臺 |

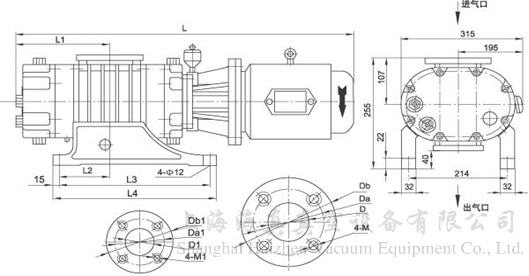

ZJ-30/ZJ-70外型及安裝尺寸
|
型 號 |
L |
L1 |
L2 |
L3 |
L4 |
D |
Da |
Db |
M |
D1 |
Da1 |
Db1 |
M1 |
|
ZJ-30 |
650 |
180 |
85 |
270 |
300 |
Φ50 |
Φ90 |
Φ110 |
M8 |
Φ40 |
Φ70 |
Φ85 |
M6 |
|
ZJ-70 |
770 |
220 |
115 |
330 |
360 |
Φ80 |
Φ125 |
Φ148 |
M8 |
Φ50 |
Φ90 |
Φ110 |
M8 |

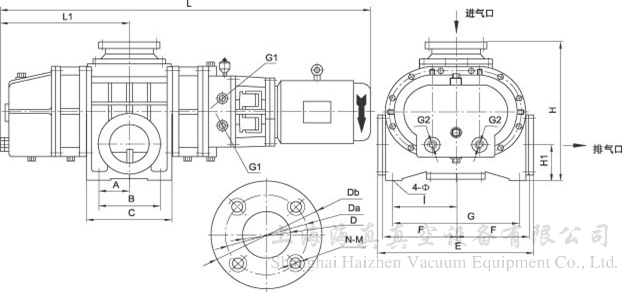

ZJ-150A/ZJ-300/ZJ-600/ZJ-1200A外型尺寸
|
型號 |
L |
L1 |
A |
B |
C |
E |
F |
G |
I |
H |
|
ZJ-70 |
1060 |
320 |
72 |
144 |
190 |
462 |
210 |
328 |
164 |
380 |
|
ZJ-150A |
1060 |
320 |
72 |
144 |
190 |
462 |
210 |
328 |
164 |
380 |
|
ZJ-300 |
1330 |
478 |
110 |
220 |
300 |
556 |
255 |
450 |
225 |
505 |
|
ZJ-600 |
1410 |
478 |
110 |
220 |
300 |
556 |
255 |
450 |
225 |
505 |
|
ZJ-1200A |
1710 |
563 |
200 |
400 |
460 |
1070 |
500 |
800 |
400 |
850 |
|
型號 |
H1 |
Φ |
G1 |
G2 |
D |
Da |
Db |
M |
N |
|
|
ZJ-70 |
100 |
Φ15 |
G1/4″ |
G1/4″ |
Φ100 |
Φ145 |
Φ170 |
M10 |
4 |
|
|
ZJ-150A |
100 |
Φ15 |
G1/4″ |
G1/4″ |
Φ100 |
Φ145 |
Φ170 |
M10 |
4 |
|
|
ZJ-300 |
130 |
Φ21 |
G1/2″ |
G1/2″ |
Φ150 |
Φ195 |
Φ220 |
M10 |
8 |
|
|
ZJ-600 |
130 |
Φ21 |
G1/2″ |
G1/2″ |
Φ150 |
Φ195 |
Φ220 |
M10 |
8 |
|
|
ZJ-1200A |
260 |
Φ28 |
G1/4″ |
G1/2″ |
Φ300 |
Φ395 |
Φ435 |
M16 |
12 |
|

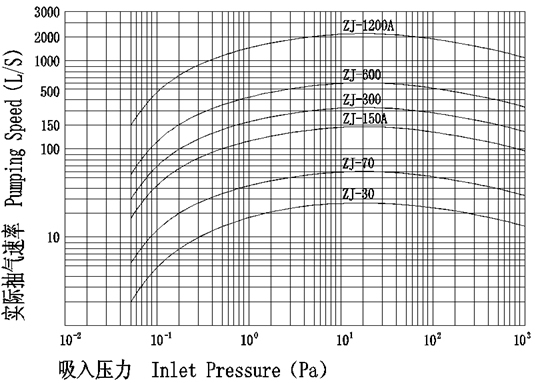

特性曲線
