使用范圍

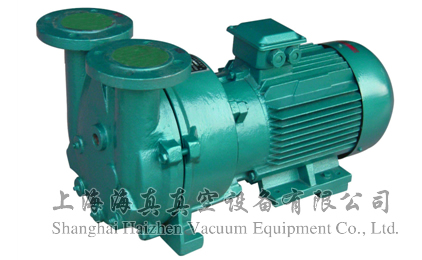

2BV系列水環真空泵適用于抽除氣體和水蒸氣，吸水壓力可以達到33mmbar絕壓（97%真空度）。當用變壓器油作為工作液時（稱為油環真空泵），吸氣壓力可達到6.7mbar絕壓（99.3%真空度），可以完全取代往復式真空泵。當真空泵在吸氣壓力接近極限真空長期工作時，應聯接氣蝕保護管，以對泵進行保護。作為壓縮機用時，其壓力最大至0.26MPa（絕壓）。2BV系列水環真空泵作為新一代節能型產品，其以出色的性能及眾多優點將全面取代同性能的SK、2SK、W、WY、WL系列水環真空泵、往復真空泵。
2BV6水環式真空泵/壓縮機主要用于抽除爆炸性氣體，以及在各類易燃、易爆環境中工作。
主要特點：

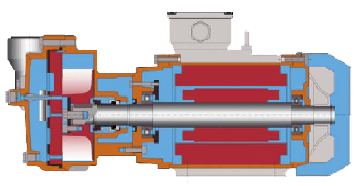

1、機泵同軸式直聯設計，節省空間，易于安裝；
2、采用優質機械密封作為標準配置，無泄漏，免維護；
3、全部采用Y2系列電動機，防護等級為IP54；
4、運行平穩，噪音可低至62分貝；
5、統一的耐腐蝕設計，錫青銅葉輪提高了泵的耐腐蝕性，如采用不銹鋼材質則可使用更用苛刻的應用環境；
6、獨特的柔性排氣口設計，不會產生過壓縮，確保了2BV系列真空泵在其性能范圍內效率最佳。
主要技術參數
|
曲線編號 |
產品型號 |
極限壓力
Mbar(Pa) |
極限真空（MPa） |
最大氣量 |
功 率
(KW) |
轉 速
（r/min） |
水耗量
（L/min） |
噪 聲
dB(A) |
重 量
(Kg) |
|
（m3/min） |
(L/S) |
|
60V |
2BV-2060 |
33(3300) |
-0.097 |
0.45 |
7.5 |
0.81 |
2880 |
~2 |
62 |
20 |
|
61V |
2BV-2061 |
33(3300) |
-0.097 |
0.87 |
14.5 |
1.45 |
2880 |
~2 |
65 |
22 |
|
70V |
2BV-2070 |
33(3300) |
-0.097 |
1.33 |
22.2 |
2.35 |
2880 |
~2.5 |
66 |
31 |
|
71V |
2BV-2071 |
33(3300) |
-0.097 |
1.83 |
30.5 |
3.85 |
2880 |
~4.2 |
72 |
42 |
|
110V |
2BV-5110 |
33(3300) |
-0.097 |
2.75 |
45.8 |
4 |
1450 |
~7 |
63 |
78 |
|
111V |
2BV-5111 |
33(3300) |
-0.097 |
3.83 |
63.8 |
5.5 |
1450 |
~8.5 |
68 |
100 |
|
121V |
2BV-5121 |
33(3300) |
-0.097 |
4.68 |
78 |
7.5 |
1450 |
~10 |
69 |
145 |
|
131V |
2BV-5131 |
33(3300) |
-0.097 |
6.68 |
111.3 |
11 |
1450 |
~15 |
73 |
165 |
|
161V |
2BV-5161 |
33(3300) |
-0.097 |
8.3 |
138.3 |
15 |
970 |
~20 |
74 |
252 |
|
110V |
2BV-6110 |
33(3300) |
-0.097 |
2.75 |
45.8 |
4 |
1450 |
~7 |
63 |
107 |
|
111V |
2BV-6111 |
33(3300) |
-0.097 |
3.83 |
63.8 |
5.5 |
1450 |
~8.5 |
68 |
142 |
|
121V |
2BV-6121 |
33(3300) |
-0.097 |
4.68 |
78 |
7.5 |
1450 |
~10 |
69 |
198 |
|
131V |
2BV-6131 |
33(3300) |
-0.097 |
6.68 |
111.3 |
11 |
1450 |
~15 |
73 |
238 |
|
161V |
2BV-6161 |
33(3300) |
-0.097 |
8.3 |
138.3 |
15 |
970 |
~20 |
74 |
350 |

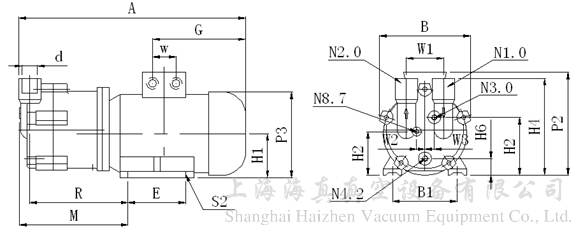

2BV2型外形尺寸
N1.0吸氣口 N2.0排氣口 N3.0工作液接口 N4.2排水口 N8.7汽蝕保護接口
|
型號 |
A |
B |
B1 |
E |
H1 |
H2 |
H3 |
H4 |
H6 |
M |
P2 |
|
2BV2060 |
455 |
186 |
140 |
100 |
90 |
118 |
126 |
195 |
37.5 |
244 |
250 |
|
2BV2061 |
476 |
186 |
140 |
100 |
90 |
118 |
126 |
195 |
37.5 |
263 |
250 |
|
2BV2070 |
545 |
223 |
160 |
140 |
100 |
128 |
146 |
222 |
33 |
280 |
270 |
|
2BV2071 |
566 |
223 |
190 |
140 |
112 |
140 |
158 |
234 |
45 |
309 |
300 |
|
型號 |
P3 |
R |
S2 |
W1 |
W2 |
W3 |
d |
N3.0 |
N4.2 |
N8.7 |
|
|
2BV2060 |
180 |
217 |
φ10 |
110 |
25.5 |
21 |
G1" |
G3/8" |
G1/4" |
G3/8" |
|
|
2BV2061 |
180 |
236 |
φ10 |
110 |
25.5 |
21 |
G1" |
G3/8" |
G1/4" |
G3/8" |
|
|
2BV2070 |
203 |
252 |
φ12 |
110 |
33 |
27 |
G11/2" |
G3/8" |
G1/4" |
G3/8" |
|
|
2BV2071 |
225 |
278 |
φ12 |
110 |
33 |
27 |
G11/2" |
G3/8" |
G1/4" |
G3/8" |
|

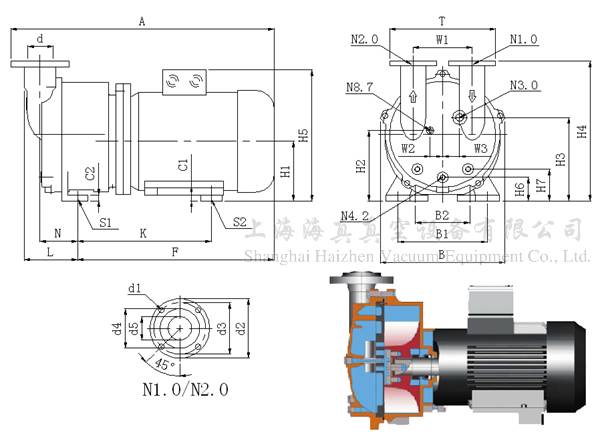

2BV5型外形尺寸
N1.0吸氣口 N2.0排氣口 N3.0工作液接口 N4.2排水口 N8.7汽蝕保護接口
|
型號 |
A |
B |
B1 |
B2 |
C1 |
C2 |
H1 |
H2 |
H3 |
H4 |
H5 |
|
2BV5110 |
637 |
325 |
255 |
190 |
41 |
26 |
140 |
156 |
202 |
361 |
328 |
|
2BV5111 |
679 |
325 |
265 |
216 |
36 |
26 |
150 |
166 |
212 |
371 |
363 |
|
2BV5121 |
771 |
347 |
265 |
216 |
36 |
26 |
150 |
167 |
217 |
385 |
363 |
|
2BV5131 |
852 |
377 |
300 |
254 |
35 |
30 |
175 |
194 |
249 |
427 |
435 |
|
2BV5161 |
1044 |
479 |
370 |
370 |
30 |
30 |
210 |
225 |
303 |
521 |
485 |
|
型號 |
H6 |
H7 |
K |
L |
F |
N |
S1 |
S2 |
T |
d1 |
d2 |
|
2BV5110 |
38 |
57 |
342 |
130 |
464 |
92 |
φ12 |
φ12 |
340 |
19 |
160 |
|
2BV5111 |
48 |
68 |
348 |
130 |
500 |
92 |
φ12 |
φ12 |
340 |
19 |
160 |
|
2BV5121 |
39 |
60 |
430 |
147 |
584 |
97 |
φ12 |
φ12 |
381.5 |
19 |
182 |
|
2BV5131 |
53 |
76 |
477.5 |
147 |
658.5 |
103 |
φ15 |
φ15 |
381.5 |
19 |
182 |
|
2BV5161 |
51 |
80 |
625 |
201 |
808 |
138 |
φ15 |
φ15 |
450 |
22 |
200 |
|
型號 |
d3 |
d4 |
d5 |
W1 |
W2 |
W3 |
d |
N3.0 |
N4.2 |
N8.7 |
|
|
2BV5110 |
123 |
97 |
52 |
180 |
52 |
27 |
DN50 |
G3/4" |
G3/8" |
G3/8" |
|
|
2BV5111 |
123 |
97 |
52 |
180 |
52 |
27 |
DN50 |
G3/4" |
G3/8" |
G3/8" |
|
|
2BV5121 |
142 |
113 |
66.5 |
200 |
57 |
29 |
DN65 |
G3/4" |
G3/8" |
G3/8" |
|
|
2BV5131 |
142 |
113 |
66.5 |
200 |
57 |
29 |
DN65 |
G3/4" |
G3/8" |
G3/8" |
|
|
2BV5161 |
156 |
130 |
80 |
250 |
81 |
41 |
DN80 |
G3/4" |
G3/8" |
G3/8" |
|

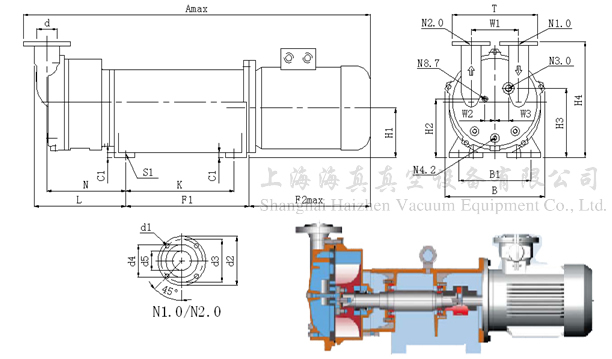

2BV6型外形尺寸
N1.0吸氣口 N2.0排氣口 N3.0工作液接口 N4.2排水口 N8.7汽蝕保護接口
|
型號 |
Amax |
B |
B1 |
C1 |
F1 |
F2max |
H1 |
H2 |
H3 |
H4 |
K |
L |
N |
W1 |
|
2BV6110 |
1190 |
325 |
255 |
26 |
291 |
450 |
160 |
173 |
223 |
381 |
250 |
319 |
281 |
180 |
|
2BV6111 |
1237 |
325 |
279 |
26 |
360 |
470 |
180 |
196 |
242 |
401 |
320 |
365 |
327 |
180 |
|
2BV6121 |
1368 |
347 |
279 |
26 |
360 |
575 |
180 |
197 |
247 |
415 |
320 |
384 |
342 |
200 |
|
2BV6131 |
1495 |
377 |
320 |
26 |
461 |
585 |
215 |
234 |
287 |
467 |
414 |
405 |
357 |
200 |
|
2BV6161 |
1625 |
479 |
370 |
26 |
461 |
640 |
215 |
230 |
310 |
526 |
414 |
480 |
416 |
250 |
|
型號 |
W2 |
W3 |
S1 |
T |
d1 |
d2 |
d3 |
d4 |
d5 |
d |
N3.0 |
N4.2 |
N8.7 |
|
|
2BV6110 |
52 |
27 |
φ13 |
340 |
19 |
160 |
123 |
97 |
52 |
DN50 |
G3/4" |
G3/8" |
G3/8" |
|
|
2BV6111 |
52 |
27 |
φ13 |
340 |
19 |
160 |
123 |
97 |
52 |
DN50 |
G3/4" |
G3/8" |
G3/8" |
|
|
2BV6121 |
57 |
29 |
φ13 |
381.5 |
19 |
182 |
142 |
113 |
66.5 |
DN65 |
G3/4" |
G3/8" |
G3/8" |
|
|
2BV6131 |
57 |
29 |
φ15 |
381.5 |
19 |
182 |
142 |
113 |
66.5 |
DN65 |
G3/4" |
G3/8" |
G3/8" |
|
|
2BV6161 |
81 |
41 |
φ15 |
450 |
22 |
200 |
156 |
130 |
80 |
DN80 |
G3/4" |
G3/8" |
G3/8" |
|

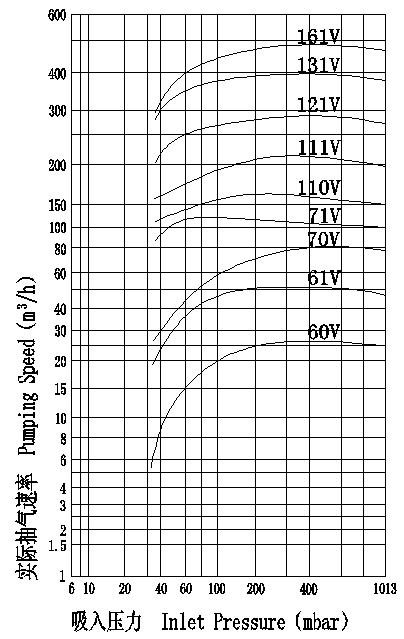

特性曲線
水環式系列
